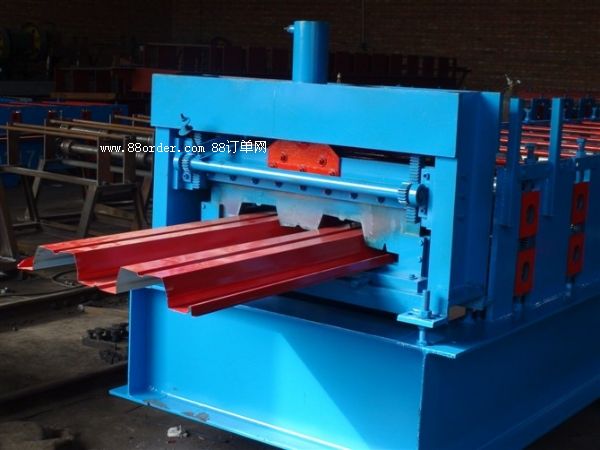

688型樓承板機技術參數

1 自動內張緊開卷機

a.裝卷內徑

b. 裝卷寬度 1000mm

c. 裝載重量 ：6000kg

d. 液壓功率：3kw

e. 馬達功率：3kw

f. 油缸內徑：120mm

g. 工作壓力：10mpa

2 成型主機

a. 機架排樓:24排：24 steps

b. 主軸材質45#鋼調制處理，外徑80mm .軋輥材質15gcr 軸承鋼處理hrc58-60°。

d. 主電機功率：22kw

e. 軋制速度：9-12m/min

f. 支架350#工鋼焊接

g. 軋輥表面鍍硬鉻厚度0.05mm.

3 液壓切刀

a. 刀片材料：cr12淬火處理

b. 切斷系統：采用先進的液壓驅動，成型后自動尺切斷，不變形，無廢料，安全系數較高（主機停切斷)

4 電控系統

a.屏顯：采用5.7寸臺灣臺達觸摸屏

b.主機計算機（plc）:采用臺灣臺達dvp14es

c.編碼器：采用韓國奧托尼克斯enc-1-1-1t-24

5 液壓系統

a.采用臺灣先進液壓系統

b. 功率：4kw

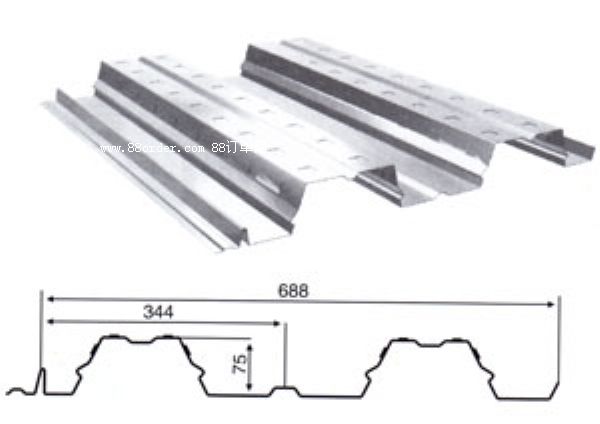

樓承板的構造與使用方法 樓承板型材厚0.8mm、1.0mm、1.2mm寬688mm~940mm，高51 mm ~76mm.工程樓面樓承板與鋼筋混凝土結構共同作用，系復合結構。
