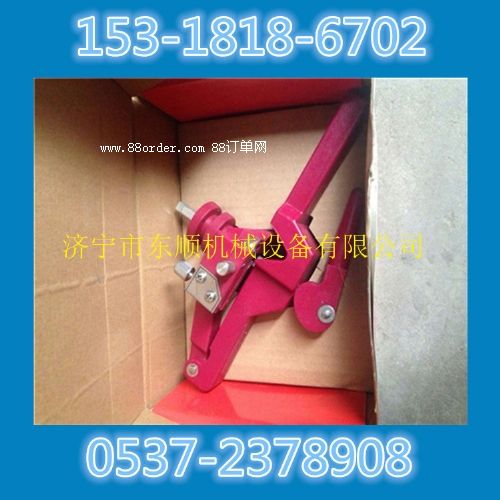

絕緣線剝皮器   凸輪式剝皮器  剝皮器一、用途：

用于削去截面積為35mm2-400mm2的10kv及10kv以下絕緣導線的絕緣層。

二、主要特點：

1.       操作簡單、快捷。由于凸輪結構的巧妙設計，使每種規格絕緣導線一次性調刀及壓緊螺母后，連接作業無需要調整刀頭，有效地提高了工作效率。

2.       刀體采用特殊合金鋼制作，切刀刃角度與形狀科學、不易傷刀、壽命長、切削快而穩，并較好的解決了國內導線偏心問題。

3.       切削范圍大35mm2-400mm2型號的絕緣導線均可使用。

4.       主要部件采用高強度絕緣材料制成，當電位作業時，可避免因電容放電而損壞刀刃。

5.       重量輕、攜帶方便，特殊情況下還可以作為卡具使用。

切削速度快，每分鐘可削長度40cm，切削寬度大于絕緣導線外徑。

三、操作步驟：

1. 根據絕緣電纜絕緣層厚度，對照尺規（7）調整刀螺絲（6）調整刀刃。調刀螺絲順時針旋轉為退刀，反之進刀。刀尾端指向尺規（7）的每一長格為一毫米。

2. 將凸輪把手（1）松開，將電纜夾手柄2的a型槽內。

3.  壓緊凸輪把手1，通過調整螺紋螺母5，使削皮器壓緊電纜，并使削皮器與電纜之間行程滑動配合。

4. 按順時針方向使削皮器圍繞電纜旋轉。如沒有暴露出導體或吃力太深，可通過調整調刀螺絲6推進微調刀體，直至暴露出導體（有一點暴露出即可）或刀刃不在接觸到導體為止。5. 使電纜在人體右側，按順時針方向旋轉削皮器的同時向前試推削皮器，使其推行削皮運動。當連到切削長度后，停止推動削皮器或往回輕拉一下削皮器再轉動，即可切屑切斷。

6. 松開凸輪把手1，取下削皮器，完成切削工作。

四、維修于保養：

1. 定時在滑動摩擦面加少于潤滑油。

2.  卸下刀體修磨和安裝刀體的步驟：

1）卸下刀體：

a、 將調刀螺絲6松開，是刀體不受其作用力。

b、 左手用拇指壓住刀體3（防止刀體被彈簧彈出），右手將固定螺絲8松開后取下刀體修磨。

（2）安裝刀體：步驟與以上相反。
